Características
Mini Pragma es un cofret modular robusto (IK07), con un diseño innovador concebido
para adaptarse a cualquier entorno. Ofrece máxima seguridad para el usuario gracias
al panel frontal con puerta plena o ahumada y la opción IP41 con accesorio.
La gama se compone de cofrets de 1 fi la de 4 a 18 módulos, de 2 fi las de 24 módulos
y de 3 fi las de 36 módulos; diseñado para una fácil instalación con un diseño
ergonómico y amplio espacio de cableado.
Formas redondeadas sin ángulos vivos para los cables o las manos.
Descripción
• Puerta plena
• Apertura de la puerta a 140º a derecha o a izquierda, con un sistema antirrotura de
tal modo que si se supera el límite de apertura, la puerta se suelta sin romperse.
• Composición

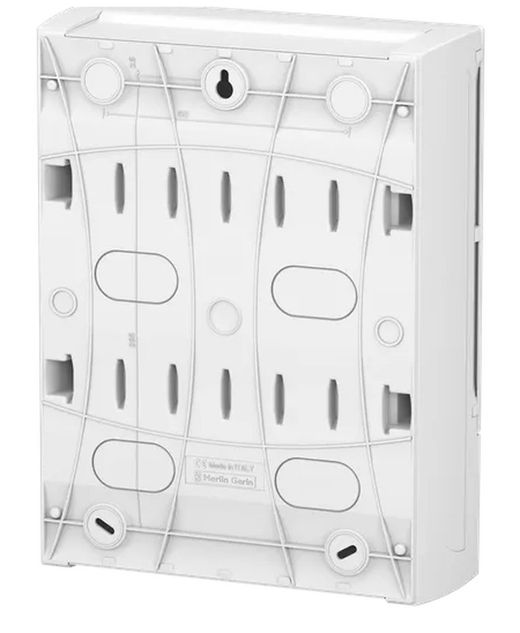

• Base con agujero central en la parte posterior para facilitar la instalación.
• Agujeros alargados que permiten regular fácilmente la verticalidad.
• Placas pasacables extraíbles. Gran superfi cie para el troquelado.
• Panel frontal reversible con obturadores fraccionables.
• De 1 a 3 carriles DIN fi jados asimétricamente en la parte posterior para ofrecer
mayor espacio de cableado en la parte donde se realiza el cableado.
• Color del cofret: blanco RAL 9003.
• Se puede equipar con una luz de emergencia disponible en los accesorios, que
permite localizar el cofret en la oscuridad durante un corte de corriente.
Datos técnicos
Conforme a normas EN 60439–3.
Corriente nominal (In) Cofret de 4 módulos 50 A
Cofrets de 6 a 36 módulos 63 A
Tensión nominal (Ui) < 400 V
Grado de protección Según IEC 60529 IP 40 (IP41 mediante accesorio)
Contra impactos mecánicos según EN50102
IK 07
Contra contactos indirectos clase II (con tapones aislantes)
Materiales Material aislante especialmente desarrollado por Schneider Electric,
autoextinguible a 650ºC/30s según norma IEC 6952–1.
Componentes suministrados con cada cofret
Tapón aislante
(pack de 4)
Para colocarse sobre los tornillos de fi jación posteriores y conseguir un
aislamiento de clase II
Tira autoadhesiva Para identifi cación de circuitos
Obturadores
fraccionables

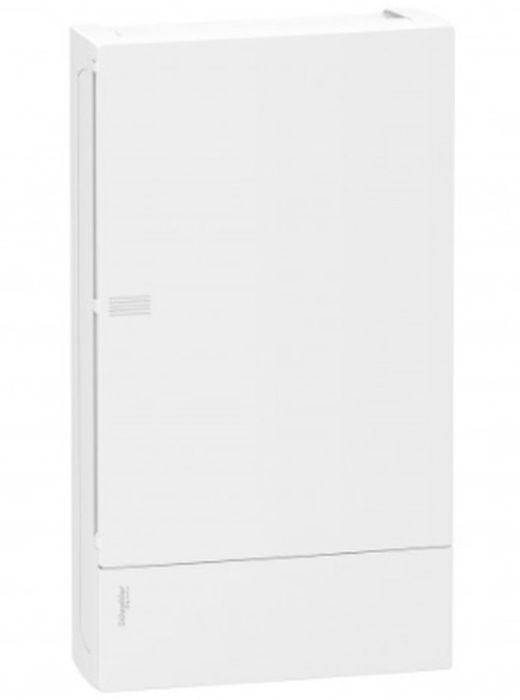

Caja Mini Pragma Schneider: Caja Mini Pragma 3 fila 12 módulos MIP10312 Superficie Schneider268x478x102mm exterior

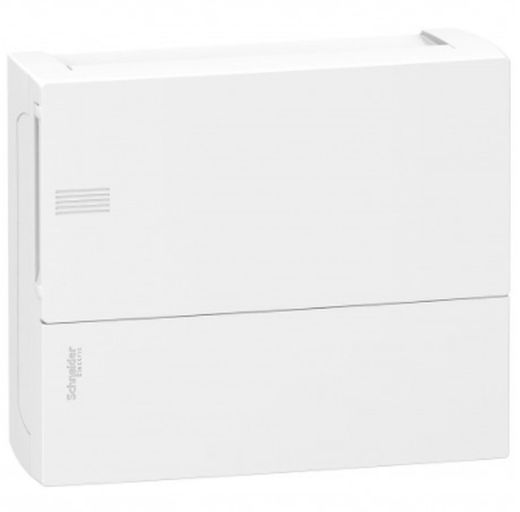

Caja Mini Pragma 3 fila 12 módulos MIP10312 Superficie Schneider268x478x102mm exteriorCaja Mini Pragma Schneider: Caja Mini Pragma 1 fila 12 módulos MIP10112 Superficie Schneider 268x228x102mm exterior

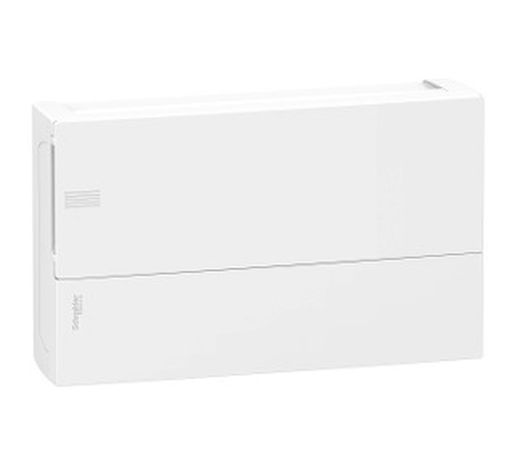

Caja Mini Pragma 1 fila 12 módulos MIP10112 Superficie Schneider 268x228x102mm exteriorCaja Mini Pragma Schneider: Caja Mini Pragma 1 fila 18 módulos MIP10118 Superficie Schneider 376x228x103mm exterior

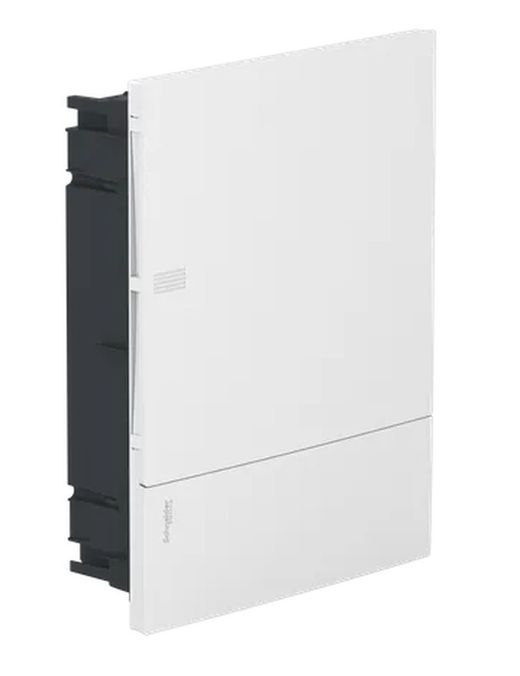

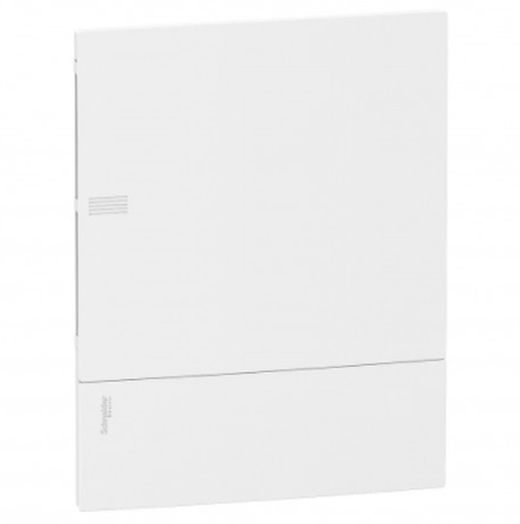

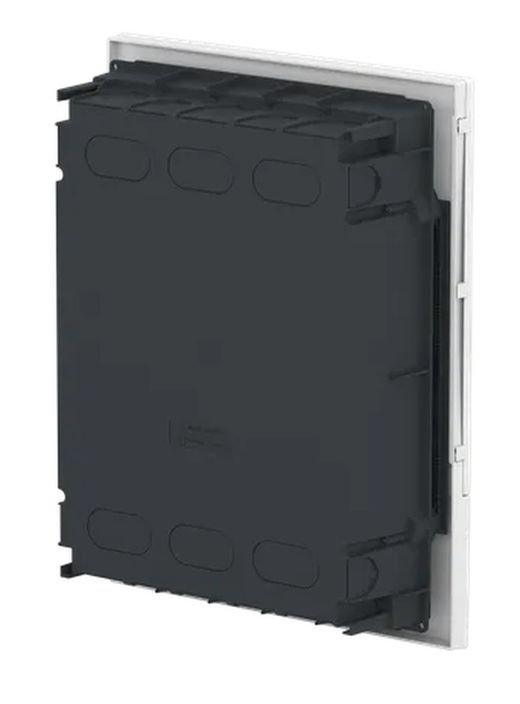

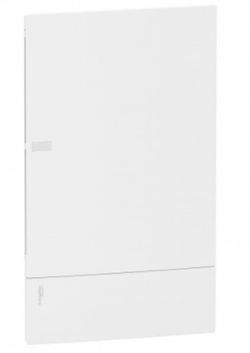

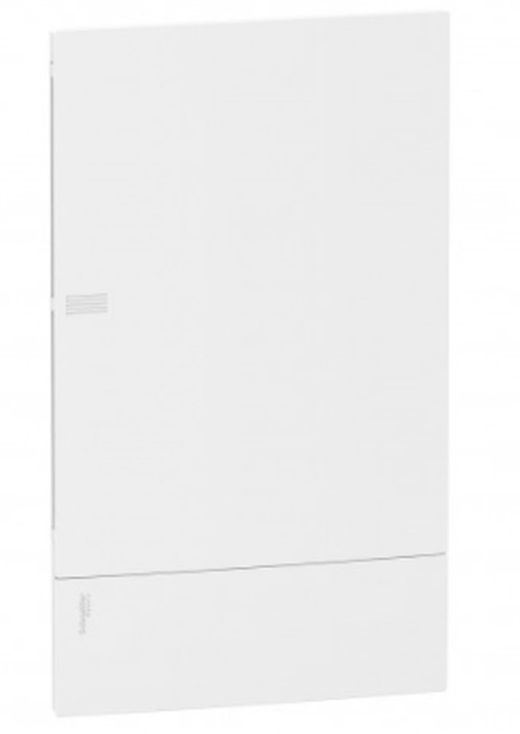

Caja Mini Pragma 1 fila 18 módulos MIP10118 Superficie Schneider 376x228x103mm exteriorCaja Mini Pragma Schneider: Caja Mini Pragma 3 fila 12 módulos MIP20312 Empotrar Schneider 294x502x18mm exterior, 270x478x80mm pared
Caja Mini Pragma 3 fila 12 módulos MIP20312 Empotrar Schneider 294x502x18mm exterior, 270x478x80mm paredCaja Mini Pragma Schneider: Caja Mini Pragma 1 fila 12 módulos MIP20112 Empotrar Schneider 294x252x18mm exterior, 270x228x80mm pared

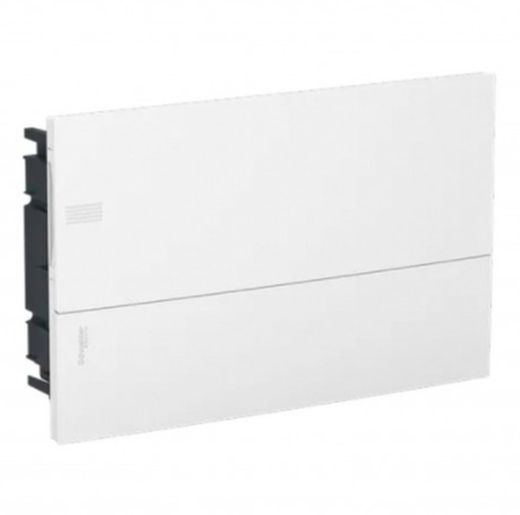

Schneider 294x252x18mm exterior, 270x228x80mm paredCaja Mini Pragma Schneider: Caja Mini Pragma 1 fila 18 módulos MIP20118 Empotrar Schneider 402x252x18mm exterior, 378x228x80mm
Caja Mini Pragma 1 fila 18 módulos MIP20118 Empotrar Schneider 402x252x18mm exterior, 378x228x80mmCaja Mini Pragma Schneider: Caja Mini Pragma 2 fila 12 módulos MIP10212 Superficie Schneider 268x353x102mm exterior
Caja Mini Pragma 2 fila 12 módulos MIP10212 Superficie Schneider 268x353x102mm exteriorCaja Mini Pragma Schneider: Caja Mini Pragma 2 fila 12 módulos MIP20212 Empotrar Schneider 294x377x18mm exterior, 270x353x80mm pared
Schneider 294x377x18mm exterior, 270x353x80mm pared
